1. Как поршневые, так и диафрагменные насосы создают в процессе работы пульсации или пики давления, что нежелательно и вредно как для бесперебойной работы, так и для срока службы узлов. Установка аккумулятора рядом с насосом позволит снизить пульсацию до приемлемого уровня (рис.3). Типичным применением являются дозирующие насосы, насосы с небольшим количеством поршней и т. д.
2. В случае внезапного отключения электроэнергии, например. например, отказ трубы или соединения, поломка насоса и т. д., аккумулятор может обеспечить достаточную энергию для завершения рабочего цикла или для того, чтобы приводы, клапаны и т. д. могли вернуться в «безопасное» положение и таким образом предотвратить повреждение оборудования или продукта. Наличие такого аварийного источника питания необходимо в тех случаях, когда требуется гидравлический источник питания для закрытия защитной двери, электрического выключателя, предохранительного клапана, аварийного тормоза и т. д.
Типичным применением является аварийная подача мазута к горелкам электростанций. На рис.4 показано, что отказ в точке «В», вызывающий потерю энергии, может быть компенсирован путем ручного управления электроклапаном «А», используя таким образом потенциальную энергию аккумулятора.
3. В закрытом гидравлическом контуре тепловое расширение может вызвать повышение давления из-за повышения температуры.
Аккумулятор, установленный на линии, защитит клапаны, прокладки, манометры и т. д. Обычно они применяются на нефтеперерабатывающих заводах и трубопроводах (рис. 5).
4. Поскольку требуется постоянное статическое давление в течение длительного периода, аккумулятор незаменим, поскольку он компенсирует потери давления из-за утечек через соединения, уплотнения и т. д., а также уравновешивает пики давления, которые могут возникнуть во время рабочего цикла. Типичное применение можно найти в системах закрывания (рис.6), погрузочных платформах, вулканизирующих прессах, станках, системах смазки и т. д.
5. Быстрое закрытие клапана может вызвать ударные волны (гидравлический удар), что приведет к избыточному давлению в трубах, соединениях, клапанах и т. д. Использование подходящего аккумулятора может нейтрализовать или значительно уменьшить удар. Типичными применениями являются вода (рис. 7), топливо- и маслораспределительные сети, моечное оборудование и т. д.
6. Механические удары в оборудовании с гидравлическим приводом могут поглощаться аккумуляторами. Возможные применения: в системах привода и подвески вилочных погрузчиков, мобильных кранов, сельскохозяйственной и гражданской техники, камнедробилок и т. д. (рис. 8).
7. Сепаратор жидкости (переходной барьер)
В системе, где давление жидкости, создаваемое на одной стороне контура, должно передаваться другой жидкости без какой-либо возможности смешивания двух жидкостей, удовлетворительным решением является баллонный аккумулятор (рис. 9).
Накопительная камера действует как гибкий барьер между двумя жидкостями или между газом и жидкостью, обеспечивая мгновенный отклик без снижения давления в системе.
Выбор
Следующие параметры участвуют в выборе аккумулятора; самые важные из них.
1. Рабочее давление
Минимальное и максимальное рабочее давление (P1, P2), а также значение максимально допустимого рабочего давления должны быть ниже или равны максимально разрешенному рабочему давлению аккумулятора, выбранному из соображений безопасности.
2. Рабочий объем
Для правильного выбора размера аккумулятора требуется объем (AV) жидкости, подлежащей хранению или использованию, в дополнение к максимальному и минимальному рабочему давлению.
3. Рабочие среды
Обычно рабочими средами являются азот и гидравлическое масло или эмульсия. Для специальных носителей, пожалуйста, сначала проконсультируйтесь с нами.
4. Рабочая температура
Выбор материала баллона и корпуса будет определяться рабочей температурой, которая также влияет на давление предварительной загрузки и, следовательно, на объем аккумулятора.
5. Максимальная скорость потока
Для того же (AV) размер подключения аккумулятора может зависеть от необходимого непосредственного расхода.
6. Местоположение
Важно знать возможное обозначение аккумулятора, чтобы его конструкция соответствовала местным параметрам проектирования и испытаний.
7. Расчет объема
| Приложение | Формула расчета объема | Примечание |
| Жидкостное хранилище энергии | V 0=1−( P 1/ P 2)1/н V х( P 1/ P 0)1/n | V 0 : Требуемый объем ( м3 ); Давление предварительной зарядки P 0 : 0.9 P 1> P 0>0,25 P 2 |
| V x : Эффективный объем ( м3 ) |
| P 1 : Мин. рабочее давление (Па) |
| P 2 : Макс. рабочее давление (Па) |
| n : Коэффициент; п=1 (изотермический), п=1.4 (адиабатический) |
| Демпфер пульсаций | V 0=1−( P 1/ P 2)1/нA k Л( P 1/ P 0)1/n×103 | A : Эффективная площадь цилиндра ( м2 ) |
| L : Длина хода поршня (м) |
| k : Коэффициент, зависящий от типа насоса: |
| - Однопоршневый одностороннего действия: 0,60 |
| - Однопоршневый двойного действия: 0,25 |
| - Двойной поршень одностороннего действия: 0,25 |
| - Двойной поршень двойного действия: 0,15 |
| - Тройной поршень одностороннего действия: 0,13 |
| - Тройной поршень двойного действия: 0,05 |
| Давление предварительной зарядки: 60% от рабочего давления |
| Поглощайте аварийную энергию | V 0=2м V 2( P 00.4)[( P 2/ P 0)0,285−1103] | m : Общее качество гидравлического контура (кг) |
| v : Скорость потока жидкости (м/с) |
| Давление предварительной зарядки: 90% рабочего давления |
Примечание:
1. Давление предварительной зарядки определяется в зависимости от места применения.
2. n=1, если сжатие или расширение азота происходит настолько медленно (более 3 минут), что возможен полный обмен тепла между газом и окружающей средой, то есть при постоянной температуре, условие является изотермическим. n=1,4, когда работа происходит настолько быстро, что обмен тепла не может происходить, состояние является адиабатическим.
Обозначения моделей
1. Гидравлический баллонный аккумулятор.
2. Структура: A: Маленькое отверстие AB: Большое отверстие
3. Номинальная емкость: л
4. Номинальное давление: бар
5. Тип соединения: L-резьба F-фланцевый
6. Среда: Y-гидравлическое масло R-эмульсия.
Код модели и размер
Примечание для заказа
1. При заказе необходимо указывать модель и коды полностью. Например, аккумулятор NXQ-A-40/31,5-L-Y означает: рабочее давление: 31,5 МПа, номинальный объем: 40 л, конструкция цилиндра: небольшое отверстие, нижняя ремонтная среда: гидравлическое масло, способ подключения: резьбовой, диаметр: Φ219.
(1) Для фиксации аккумулятора не применяются сварка, облицовка и механическая обработка.
(2) Запрещается заполнять аккумулятор кислородом или воздухом; используйте только азот или другой инертный газ.
(3) Когда аккумулятор используется для экономии энергии, давление наполнения должно быть ниже 90% от самого низкого рабочего давления гидравлической системы (обычно 60–80%).
(4) Проверьте соединительный порт на предмет утечек при установке аккумулятора.
(5) Проверьте давление сразу после того, как аккумулятор стабилизируется.
2. Когда пользователь выбирает аккумулятор серии большого диаметра той же емкости, обратите внимание на диаметр, указанный на задней стороне модели, и код. Например, для аккумулятора емкостью 40 л есть два типа трубок: одна стоит 219 долларов, а другая 299 долларов, если пользователю нужен диаметр 299 долларов, рабочее давление: 31,5 МПа, конструкция цилиндра: большое отверстие/ремонт верха, среда: гидравлическое масло, способ подключения: резьба. этот тип аккумулятора должен обозначаться следующим образом: NXQ-AB-40/31,5-L-Y(Φ299).
Если пользователь выбирает серию с малым диаметром, диаметр указывать не требуется.
3. Если у вас есть особые требования к аккумулятору, проконсультируйтесь с техническим специалистом нашей компании.
Установка
1. Аккумулятор должен быть установлен вертикально с газовым клапаном вертикально. Пространство для осмотра должно оставаться рядом с газовым клапаном.
2. Аккумулятор должен быть плотно закреплен на опоре или стене.
3. При использовании для буферизации и поглощения колебаний аккумулятор должен располагаться рядом с источником колебаний.
4. Между аккумулятором и гидравлическим насосом должен быть установлен обратный клапан, чтобы предотвратить обратный поток масла в аккумулятор, когда электрическая машина насоса перестает работать.
5. Запорный клапан должен быть установлен между аккумулятором и системой трубопроводов для использования при заправке газа, регулировке скорости слива или длительной остановке.
6. При креплении аккумулятора не допускается применение сварки.
Заправка азота
1. Аккумулятор необходимо проверить перед заправкой азота.
2. Азот следует загружать медленно, чтобы баллон не повредился при быстрой заправке.
3. Запрещается использовать кислород, сжатый воздух или другой горючий газ.
4. Для заправки азота должно использоваться устройство для заправки газа. Устройство для зарядки газа является неотъемлемой частью аккумулятора и используется для зарядки, опорожнения, измерения и регулировки давления зарядки. Устройство для зарядки газа.
5. Определение давления наддува:
(1) Буферное воздействие: Давление зарядки должно соответствовать нормальному давлению места установки или немного превышать его.
(2) Поглощение колебаний: Давление зарядки должно составлять 60% от среднего давления колебаний.
(3) Хранение энергии: Давление зарядки должно быть ниже 90% минимального рабочего давления (обычно 60–80%) и выше 25% максимального рабочего давления.
(4) Компенсация горячего набухания: Давление зарядки должно быть минимальным давлением замкнутого контура гидравлической системы или немного ниже.
Осмотр и ремонт
1. Проверка утечки:
После установки проверяйте давление газа в баллоне каждую неделю. Через месяц проверяйте каждый месяц, через полгода проверяйте каждые полгода.
Метод проверки:
Установите обратный клапан в масляную трубку, соединяющую маслоприемник аккумулятора и масляную коробку, и установите манометр перед обратным клапаном. Медленно откройте обратный клапан, чтобы позволить маслу вернуться в масляный короб, и одновременно наблюдайте за показаниями манометра. Стрелка манометра сначала медленно поворачивается вниз, а затем быстро поворачивается до нуля в определенной точке. Измененное значение скорости перемещения указателя – это давление зарядки газа. Кроме того, для проверки давления можно использовать устройство для заправки газом, но при каждой проверке газ будет сбрасываться понемногу.
2. Если аккумулятор не используется в течение длительного периода, обратный клапан должен быть закрыт, чтобы гарантировать, что давление масла превышает давление зарядки.
3. Если аккумулятор не срабатывает, проверьте, нет ли утечки. Если в баллоне нет азота и масло выходит из газового клапана, проверьте баллон.
4. Перед демонтажем аккумулятора слейте масло. Сначала выпустите азот с помощью заправочного устройства, после чего детали можно будет демонтировать.
5. Если в процессе транспортировки и испытаний возникла утечка из-за ослабления гаек, убедитесь, что уплотнительное кольцо находится в пазу. Поместите уплотнительное кольцо в нужное место и поверните гайку. Если утечка все еще существует, замените детали.
Приложение
1. Перед отладкой воздух из трубы должен быть удален.
2. Установите предохранительный клапан на впускное отверстие для масла, если объем аккумулятора превышает 10 л.
3. Проверьте давление азота до срабатывания аккумулятора.
4. Кислород и горючие газы запрещены во избежание взрыва.

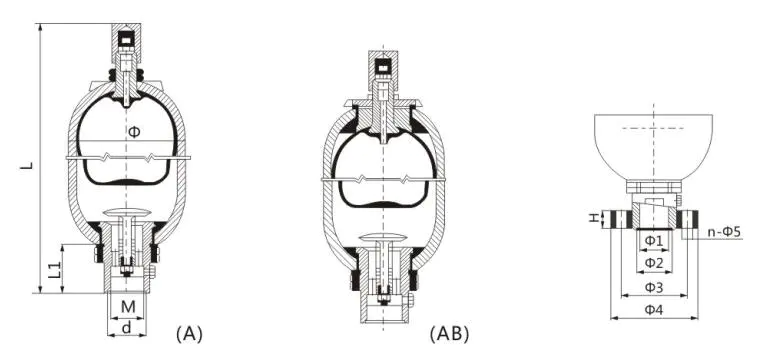

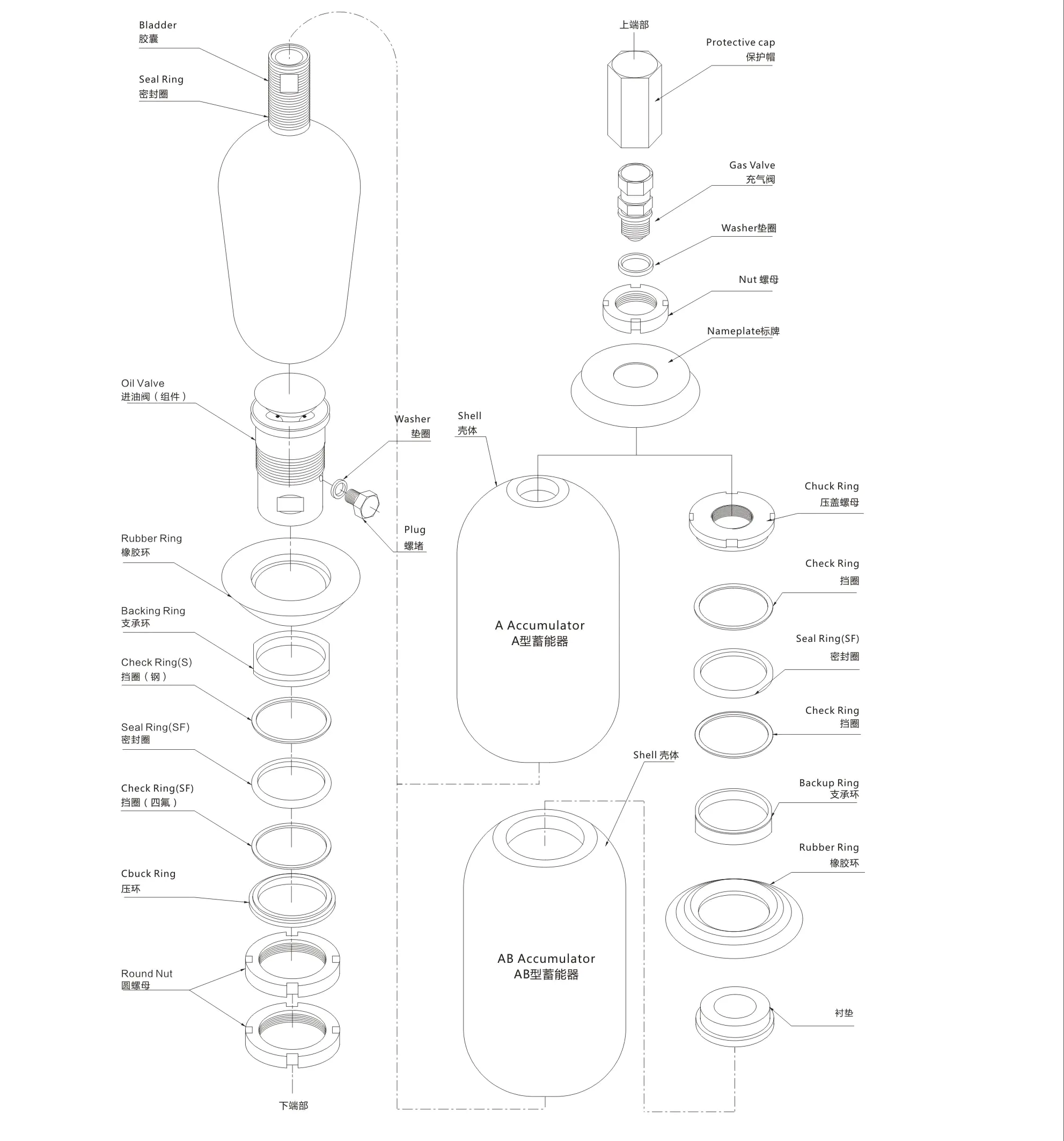

Схематический чертеж сборки баллонного аккумулятора
