  • Поршневой аккумулятор
аккумулятор

Поршневой аккумулятор

Поршневой аккумулятор — это механическое устройство, которое использует сжимаемость газа (обычно азота) для хранения гидравлической энергии. Он широко используется в гидравлических системах в качестве регулятора энергии. Он изолирует гидравлическую жидкость от газа через поршень для достижения эффективного хранения и высвобождения энергии.

Запросить цену >
  • Поршневой аккумулятор
Пред.V：Мембранный аккумуляторСлед.：Пузырчатая аккумуляторная станция

Основное определение и структура
Поршневой аккумулятор относится к категории гидроизолированных аккумуляторов. В основном он состоит из следующих компонентов:
1. Основная конструкция: включает цилиндр (масляную камеру), поршень, газовую камеру и торцевые крышки. Поршень расположен внутри цилиндра, отделяя камеру гидравлической жидкости (нижняя часть) от газовой камеры (верхняя часть).
2. Система уплотнений: высокоточные уплотнения установлены с обеих сторон поршня, чтобы предотвратить просачивание газа в гидравлическую жидкость, тем самым поддерживая чистоту гидравлической жидкости.
3. Регулирующие клапаны: обычно оснащены клапаном предварительной зарядки и обратным клапаном для подачи сжатого газа и управления потоком гидравлической жидкости.

Принцип работы
Рабочий процесс поршневого аккумулятора аналогичен процессу работы гигантской «пружины»:
1. Стадия накопления энергии: когда давление в гидравлической системе увеличивается (выше предварительного давления газа), гидравлическая жидкость поступает в аккумулятор через обратный клапан, толкая поршень вверх и сжимая газ в верхней части. По мере уменьшения объема газа энергия сохраняется.
2. Стадия высвобождения энергии: когда системе требуется дополнительная гидравлическая энергия (падение давления), сжатый газ быстро расширяется, толкая поршень вниз. Движение поршня вниз заставляет гидравлическую жидкость вернуться в систему, высвобождая энергию.

Примечание для заказа
1. Например: Номинальное давление: 31,5 МПа. Внутренний диаметр корпуса (мм): 180 мм, номинальный объем: 20 л, гидравлический порт: с резьбой; тип резьбы торцевой крышки: наружная, средняя: гидравлическое масло; Типичный код модели поршневого аккумулятора: HXQ-A-20/31.5-L-Y-180.
2. Если у вас есть особые требования к поршневому аккумулятору, свяжитесь с нами.
3. Мы оставляем за собой право вносить изменения в дизайн.

Продукт
Описание

Мы можем проектировать и разрабатывать в соответствии с потребностями наших клиентов, чтобы удовлетворить требования различных клиентов.

Обозначения моделей

1. Тип продукта
Поршневые аккумуляторы

2. Строительство
A: Резьба торцевой крышки: мужская
B: Резьба торцевой крышки: внутренняя

3. Номинальный объем (л): 0,5–250 л.

4. Номинальное давление (МПа): 10-31,5 МПа.

5. Гидравлический порт
L: Резьбовой
F: фланцевый

6. Средний
Y: Гидравлическое масло
R: Эмульсия и водно-гликоль

7. Параметр внутреннего диаметра (мм)

Технические характеристики продукта

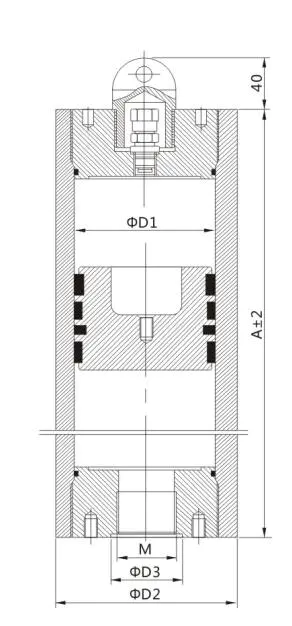

Код модели и размер

Код модели Номинальный объем (л) ΦD1 (мм) ΦD2 (мм) А (мм) Допустимое рабочее давление (МПа) ΦD3 (мм) M Вес (кг)
HXQ-A-0.5/※-L-Y-80 0.5 80 98 275 10~31,5 35 М27×2 10
HXQ-A-1/※-L-Y-80 1 80 98 375 10~31,5 35 М27×2 12
HXQ-A-2/※-L-Y-80 2 80 98 575 10~31,5 35 М27×2 16
HXQ-A-2.5/※-L-Y-100 2.5 100 126 500 10~31,5 50 М42×2 26
HXQ-A-5/※-L-Y-80 5 100 126 820 10~31,5 50 М42×2 38
HXQ-A-7.5/※-L-Y-100 7.5 100 126 1140 10~31,5 50 М42×2 49
HXQ-A-2/※-L-Y-125 2 125 155 360 10~31,5 50 М42×2 34
HXQ-A-5/※-L-Y-125 5 125 155 600 10~31,5 50 М42×2 49
HXQ-A-15/※-LY-125 15 125 155 1415 10~31,5 50 М42×2 99
HXQ-A-6/※-LY-150 6 150 180 555 10~31,5 60 М48×2 52
HXQ-A-20/※-LY-150 20 150 180 1345 10~31,5 60 М48×2 100
HXQ-A-32/※-LY-150 32 150 180 2025 10~31,5 60 М48×2 142
HXQ-A-10/※-LY-180 10 180 216 655 10~31,5 70 М60×2 93
HXQ-A-20/※-LY-180 20 180 216 1050 10~31,5 70 М60×2 128
HXQ-A-50/※-LY-180 50 180 216 2225 10~31,5 70 М60×2 231
HXQ-A-20/※-L-Y-200 20 200 235 925 10~31,5 70 М60×2 136
HXQ-A-40/※-L-Y-200 40 200 235 1565 10~31,5 70 М60×2 196
HXQ-A-80/※-LY-200 80 200 235 2835 10~31,5 70 М60×2 316
HXQ-A-50/※-L-Y-250 50 250 290 1345 10~31,5 80 М72×2 256
HXQ-A-80/※-L-Y-250 80 250 290 1960 10~31,5 80 М72×2 338
HXQ-A-100/※-LY-250 100 250 290 2360 10~31,5 80 М72×2 390
HXQ-A-125/※-LY-250 120 250 290 2775 10~31,5 80 М72×2 446
HXQ-A-100/※-LY-350 100 350 406 1530 10~31,5 80 М72×2 560
HXQ-A-120/※-LY-350 120 350 406 1740 10~31,5 80 М72×2 610
HXQ-A-180/※-LY-350 180 350 406 2360 10~31,5 80 М72×2 750
HXQ-A-250/※-LY-350 250 350 406 3000 10~31,5 80 М72×2 900
