Накопительный баллон серии NXQ

Основные функции
1. Хранение энергии. Когда гидравлический насос создает давление в системе, аккумуляторная камера деформируется, сжимая внутренний азот (или другой сжатый газ) для хранения энергии.
2. Стабилизация давления: когда давление в системе падает, аккумуляторная камера отскакивает, выпуская сжатый газ для пополнения гидравлического масла и поддержания давления в системе вблизи заданного значения.
3. Компенсация производительности: компенсирует изменения объема, вызванные движением таких компонентов, как трубы и поршневые штоки в системе.
4. Поглощение импульсов. В гидравлических системах открытие или закрытие электромагнитных клапанов вызывает мгновенные удары (импульсы). Аккумуляторная камера эффективно поглощает эти удары, защищая компоненты системы.

Рабочая среда:
1. Внутри аккумуляторной камеры: обычно заполнен азотом (N2), иногда другими инертными газами.
2. За пределами аккумуляторной камеры: Заполнено гидравлическим маслом (Y), эмульсией (R) или водно-гликолем (EG) и т. д.
3. Материал: внешняя оболочка обычно изготавливается из стали 20#, нержавеющей стали 35CrMo или нержавеющей стали 316L. Корпус аккумуляторной камеры обычно изготавливается из высокопрочной маслостойкой резины, обладающей маслостойкостью, устойчивостью к кислотам и щелочам, термостойкостью и минимальной деформацией.
4. Стандарты: Соответствует стандарту HG2331 (европейский стандарт) и применим к таким стандартам, как GB/T 20663-2017.

Общие модели и структуры:
В эту серию входят различные модели разной емкости (от 0,4 л до 200 л). Общие конструкции включают тип A (маленький порт) и тип AB (большой порт). Способы соединения включают фланцевое (F) и резьбовое (L). Обозначения моделей обычно включают такую ​​информацию, как производительность, номинальное давление и метод подключения.

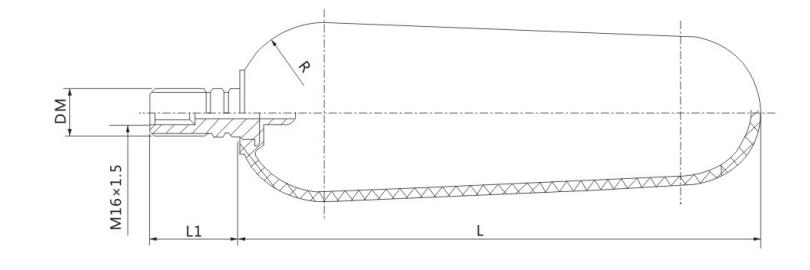

Габаритные размеры

1. Таблица параметров баллона аккумулятора серии NXQ

2. Таблица параметров баллона аккумулятора серии NXQ
