  • Аккумуляторный баллон типа PED
Аккумуляторный пузырь

Аккумуляторный баллон типа PED

Аккумуляторные камеры типа PED относятся к внутренним резиновым камерам (мешкам) гидравлических аккумуляторов, которые соответствуют Европейской директиве по оборудованию, работающему под давлением (PED). Эти баллонные аккумуляторы обычно используются для хранения и высвобождения энергии в гидравлических системах и особенно подходят для рынков ЕС и ЕЭЗ.

Запросить цену >
  • Аккумуляторный баллон типа PED
Пред.V：Накопительный баллон серии NXQСлед.：Нет следующего товара

Основное определение

Аккумуляторная камера типа PED представляет собой гидравлический компонент, соответствующий стандартам безопасности директивы ЕС PED 2014/68/EU. Его основная конструкция состоит из стальной внешней оболочки и внутренней камеры (мешка), изготовленной из нитрильного каучука (NBR) или другого эластомерного материала. Баллон заполнен предварительно сжатым азотом и снаружи гидравлическим маслом. Он накапливает энергию за счет упругой деформации мочевого пузыря.


Ключевые характеристики

1. Высокая безопасность и соответствие требованиям. Аккумуляторные баллоны типа PED должны пройти строгую квалификационную оценку, чтобы гарантировать безопасность и надежность в рабочих средах с высоким давлением. Продукты обычно имеют маркировку CE.

2. Структурные формы: в основном делятся на две структурные формы: тип A (малый диаметр) и тип AB (крупный диаметр). Тип A подходит для трубок гидравлического масла меньшего диаметра, а тип AB подходит для трубок гидравлического масла большего диаметра.

3. Рабочая среда и применимая температура: подходит для таких сред, как гидравлическое масло, эмульсии и техническая вода. Диапазон рабочих температур обычно составляет от -20 ℃ до 93 ℃.


Сценарии применения

Аккумуляторные баллоны типа ПЭД широко используются в гидравлических системах, пневматических системах, системах накопления энергии и системах подвески транспортных средств. Они эффективно амортизируют пульсации давления в гидравлических системах, предотвращают гидравлические удары, поддерживают баланс давления в системе и компенсируют утечки мощности.


Рекомендации по выбору

При покупке аккумуляторной камеры типа ПЭД обычно следует учитывать следующие параметры:

1. Номинальный объем: от 0,4 л до 250 л.

2. Номинальное давление: обычно доступны значения 10 МПа, 20 МПа и 31,5 МПа (330 бар).

3. Способ подключения: включает резьбовые соединения (NPT, SAE) и фланцевые соединения (G, F).

Продукт
Описание

Мы можем проектировать и разрабатывать в соответствии с потребностями наших клиентов, чтобы удовлетворить требования различных клиентов.

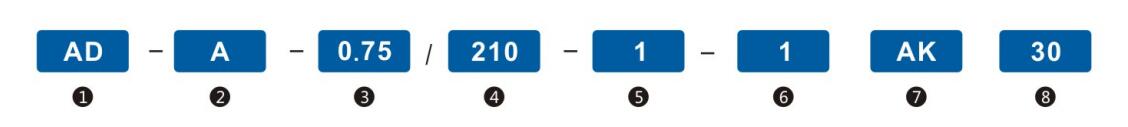

1. Код серии:

Сварные мембранные аккумуляторы

2. Строительство:

A-перезаряжаемый (M28X1,5)

B – Полностью герметичный¹

3. Номинальный объем (л)

4. Допустимое рабочее давление (бар)

5. Материал корпуса:

1-углеродистая сталь

6. Код материала диафрагмы:

1-Нитрил-бутадиеновый каучук (NBR)

2 – Гидрированный нитрилбутадиеновый каучук (HNBR)²

3-изобутилен-изопреновый каучук (IIR)²

7-Эпихлоргидриновый каучук (ECO)²

7. Стандартное подключение со стороны жидкости AK или AB³.

8. Давление предварительной заправки азота при 20°C (бар)¹

Примечание:

(1) Только для оптовых заказов типа A и типа B;

(2) Только для оптовых заказов;

(3) Нестандартные разъемы требуют отдельной консультации;

В мембранном аккумуляторе со сварной мембраной используется стальной штампованный корпус. В зависимости от газовой стороны они бывают двух типов: перезаряжаемые и полностью герметичные.

Технические характеристики продукта

Серия Спецификация L R М1 Л1 М2 H Вес (кг) Вес продукта на 50 голов (кг)
Евро Стандарт Е4Л 240 73 22-7/8 54 1/2 2.8 0.505
Евро Стандарт Е5Л 310 73 54 2.8 0.56
Евро Стандарт Е6Л 360 73 54 2.8 0.58
Евро Стандарт 114/1,5л 200 49 54 2 0.34
Евро Стандарт 114/2,5л 320 49 54 2 0.48
Евро Стандарт 114/4Л 380 49 54 2 0.54
Евро Стандарт 114/6Л 660 49 54 2 0.75
Евро Стандарт Д12Л 410 101 60 3 1.18 2.02
Евро Стандарт Д15Л 457 101 60 3 1.23 2.07
Евро Стандарт Д20Л 612 101 60 3 1.58 2.42
Евро Стандарт Д24.5Л 735-750 101 60 3 1.7 2.54
Евро Стандарт Д32Л 1000 101 60 3 2.5 3.34
Евро Стандарт Д35Л 1060 101 60 3 2.7 3.54
Евро Стандарт Д40Л 1230 101 60 3 2.9 3.74
Евро Стандарт Д42Л 1258 101 60 3 2.9 3.74
Евро Стандарт Д50Л 1538 101 60 3 3.5 4.34
Евро Стандарт D53L 1600 101 60 3 3.7 4.54
